光電耦合器是以光為媒介傳輸電信號的一種電一光一電轉換器件。光電耦合器具有體積小、使用壽命長、工作溫度范圍寬、抗干擾性能強。無觸點且輸入與輸出在電氣上完全隔離等特點，因而在各種電子設備上得到廣泛的應用。光電耦合器可用于隔離電路、負載接口及各種家用電器等電路中，下面介紹最常見的光電耦合器應用電路。【相關產品推薦：ST多模耦合器、SC單模耦合器、FC單模耦合器】

　　光電耦合器應用電路一：組成開關電路

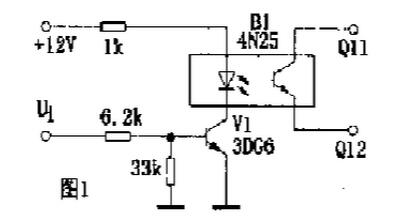

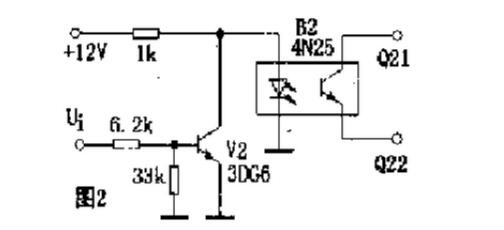

　　圖1電路中，當輸入信號ui為低電平時，晶體管V1處于截止狀態，光電耦合器B1中發光二極管的電流近似為零，輸出端Q11、Q12間的電阻很大，相當于開關“斷開”;當ui為高電平時，v1導通，B1中發光二極管發光，Q11、Q12間的電阻變小，相當于開關“接通”.該電路因Ui為低電平時，開關不通，故為高電平導通狀態.同理，圖2電路中，因無信號(Ui為低電平)時，開關導通，故為低電平導通狀態.

　　光電耦合器應用電路二：組成邏輯電路

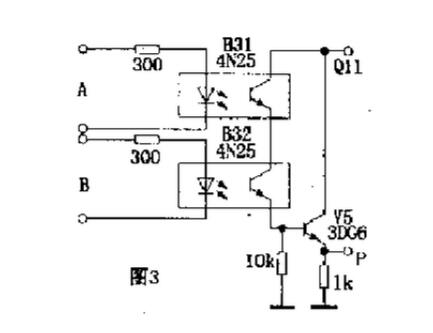

　　圖3電路為“與門”邏輯電路。

　　其邏輯表達式為P=A.B.圖中兩只光敏管串聯，只有當輸入邏輯電平A=1、B=1時，輸出P=1.同理，還可以組成“或門”、“與非門”、“或非門”等邏輯電路.

　　光電耦合器應用電路三：組成隔離耦合電路

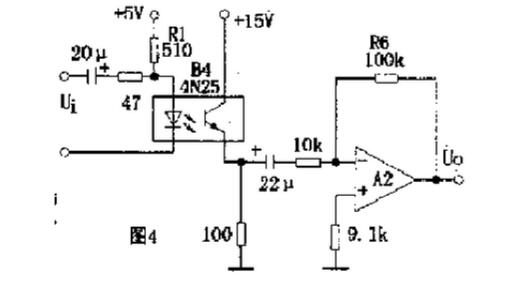

　　電路如圖4所示.這是一個典型的交流耦合放大電路.適當選取發光回路限流電阻Rl，使B4的電流傳輸比為一常數，即可保證該電路的線性放大作用。

　　光電耦合器應用電路四：組成高壓穩壓電路

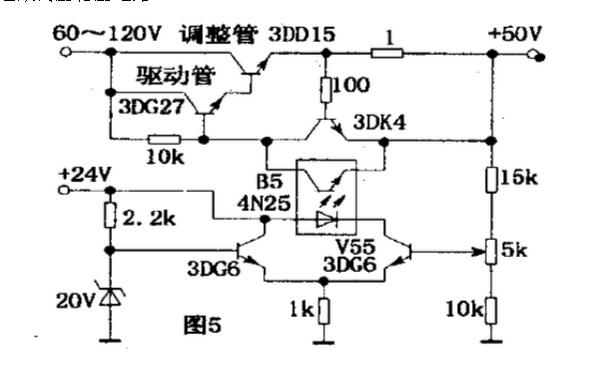

　　電略如圖5所示.驅動管需采用耐壓較高的晶體管(圖中驅動管為3DG27)。當輸出電壓增大時，V55的偏壓增加，B5中發光二極管的正向電流增大，使光敏管極間電壓減小，調整管be結偏壓降低而內阻增大，使輸出電壓降低，而保持輸出電壓的穩定。

　　光電耦合器應用電路五：組成門廳照明燈自動控制電路

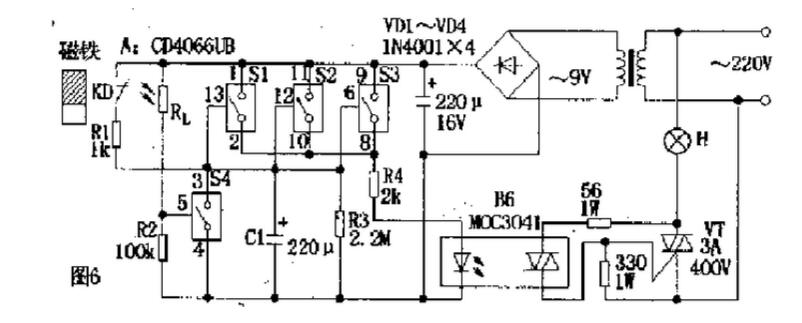

　　電路如圖6所示。A是四組模擬電子開關(S1~S4)：S1，S2，S3并聯(可增加驅動功率及抗干擾能力)用于延時電路，當其接通電源后經R4，B6驅動雙向可控硅VT，VT直接控制門廳照明燈H;S4與外接光敏電阻Rl等構成環境光線檢測電路。當門關閉時，安裝在門框上的常閉型干簧管KD受到門上磁鐵作用，其觸點斷開，S1，S2，S3處于數據開狀態。晚間主人回家打開門，磁鐵遠離KD，KD觸點閉合。此時9V電源整流后經R1向C1充電，C1兩端電壓很快上升到9V，整流電壓經S1，S2，S3和R4使B6內發光管發光從而觸發雙向可控硅導通，VT亦導通，H點亮，實現自動照明控制作用。房門關閉后，磁鐵控制KD，觸點斷開，9V電源停止對C1充電，電路進入延時狀態。C1開始對R3放電，經一段時間延遲后，C1兩端電壓逐漸下降到S1，S2，S3的開啟電壓(1.5v)以下，S1，S2，S3恢復斷開狀態，導致B6截止，VT亦截止，H熄來，實現延時關燈功能。
