摻鉺光纖放大器的特性與應用

　　1.EDFA的增益特性

　　增益系數與高能級和低能級的粒子數目差及泵浦功率有關，對增益系數在整個摻鉺光纖長度上進行積分，就可求出摻鉺光纖放大器的增益G。，所以，放大器的增益應與泵浦強度及光纖的長度有關.

　　2.EDFA的帶寬

　　摻鉺硅光纖的g—A曲線如圖3-27所示，從圖中可以看出增益系數隨著波長的不同而不同。

　　光纖在1.55pm低損耗區具有200nm帶。寬，而目前使用的EDIL~增益帶寬僅為35nm左右

　　摻鉺光纖放大器的應用：

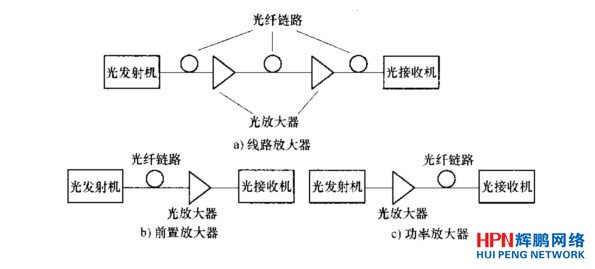

　　應用在單模光纖通信系統中，光纖的色散影響較小，限制傳輸距離的主要岡素是光纖的衰減，所以用光放大器可以補償傳輸損耗。它適用于超長距離傳輸?shù)南到y(tǒng)，如圖所示。

　　(2)EDFA用做前置放大器 由于EDFA的低噪聲特性，使它很適于用做接收機的前置放大器。前置放大是指光放大器的位置在光纖鏈路末端、接收機之前。在光電檢測器之前將弱信號放大，可以抑制在接收機中南于熱噪聲引起的信噪比下降。

　　(3)EDFA用做功率放大器功率放大器是將EDFA直接放在光發射機之后用來提升輸出功率，一般可使傳輸距離增加100km。如果同時使用前置放大，即可實現200～250’Kill的無中繼海底傳輸。由于功率放大器直接放置于光發射機后，其輸入功率較高，要求的泵浦功率也較大。
